Электропривод бытового применения для откатных ворот массой до 400 кг. ВНИМАНИЕ: ПУЛЬТЫ Д/У В КОМПЛЕКТ НЕ ВХОДЯТ!!!!

Интенсивность использования: до 8 циклов в час.  Повышенная скорость – 14 м/мин. Новый инновационный блок управления NET724/EVO. С регулировкой усилия, скорости, замедления при открытии и закрытии. Режим "калитка", система обнаружения препятствий. С магнитными концевиками! Широкий спектр  настраиваемых параметров - более 90 (!). Возможно питание от аккумуляторов. Данный продукт соответствует требованиям EN12453 и EN12445. Встроенная память на 200 пультов ДУ. Возможность подключения акумуляторных батарей, управление освещением, управление э/з калитки с пульта ДУ.

Комплектность


Комплект приводов LIVI 4/24X/M поставляется в новых крафтовых эко-коробках, которые сделаны из экологически чистых материалов, не приносящих вреда окружающей среде. На каждой коробке указывается модель привода, его серийный номер и дата производства (фото коробки носит информативный характер). Указана страна производства - Италия. Имеется обязательная маркировка CE - соответствие Европейским нормам, EAC - соответствие нормам Таможенного союза.

В комплект поставки входит непосредственно сам электропривод LIVI 4/24X/M.


Крепёжный комплект для привода

Крепёжная пластина с возможностью точной регулировки: вверх-вниз, вперёд-назад. Ход регулировки примерно 20 мм.

Новые магнитные концевые выключатели с универсальной системой крепления на зубчатую рейку, которая облегчает установку и регулировку магнита на зубчатой рейке.


Пара упоров и комплект крепежей для монтажного основания, электропривода, упоров концевых выключателей.

Ключи для разблокировки привода

В комплект также входит два ключа для системы разблокировки (перевода ворот в режим ручного передвижения). Ключи находятся под внешней крышкой электропривода ворот. Они закреплены непосредственно на электродвигателе при помощи пластиковой стяжки.

В коробке с каждым LIVI 4/24X/M вы найдёте два руководства на русском языке. Одно об установке привода, монтажных размерах, основных положениях и предупреждениях. Второе по программированию установленной платы управления NET724/EVO. Так же все инструкции и брошюры ко всей автоматике DEA System, вы найдете на нашем сайте в разделе Инструкции, либо в описании данного продукта во вкладке "Инструкция". Если возникли сложности при чтении - звоните нам, квалифицированный специалист поможет во всём разобраться.

Высокоскоростной привод с расширенным набором функций. Отсутствие пластиковых шестерён.

Отличный СТАЛЬНОЙ редуктор на подшипниках. Смазка низкотемпературная до - 40С.


100% Италия!!! 3 года гарантия без ограничений.

Техническая информация
Напряжение питания (В) 24
Потребляемая мощность (Вт) 55
Максимальное тяговое усилие 140
Циклов в час 8
Встроенный конденсатор (мкФ) \
Рабочая температура (° C) -25 ÷ 50
Тепловая защита двигателя (° C) \
Скорость открытия(м/мин) 14
Вес с упаковкой (кг) 11,5
Степень защиты IP44

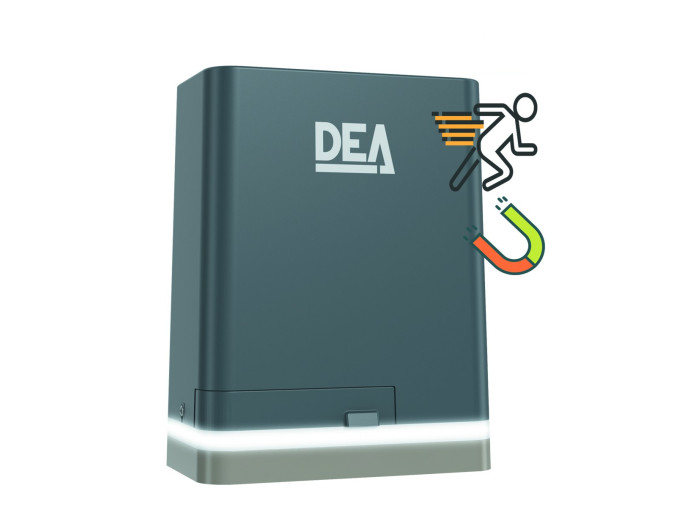

Электропривод для откатных ворот LIVI 4/24X/M

  • Серия: LIVI
  • Модель: LIVI 4/24X/M
  • Артикул: 611130
  • Вес: 12.00 кг

  • Наличие: Нет в наличии
  • 27 485.85 RUB
